Катушка Тесла: от Теоретических основ к практическим экспериментам

Автор: Лавров Роман Сергеевич

Организация: МКОУ школа-интернат

Населенный пункт: Новосибирская область, г.Куйбышев

ВВЕДЕНИЕ

Мы живём в век научно-технического развития, в век, когда уровень жизни каждого отдельного человека напрямую зависит от успеха науки и техники. В очень далёкие времена, когда горели лучины и топились печи по "чёрному", люди не представляли себе, в каком светлом и тёплом будущем будут жить их наследники. Сейчас не можем представить наш мир без электричества. А если попробовать? Вдруг что-то произойдет, и электричество просто исчезнет. Жизнь просто остановится! Электрические законы, открытые чуть позже тех далёких времён, являются и сейчас самыми главными, и мы живём среди них. Потребители электроэнергии есть везде.

Однако производится она в относительно немногих местах, в частности, близких к источникам топлива и гидроэнергетики. А поскольку электроэнергия должна быть потреблена сразу же после производства, то хранение ее в больших масштабах становится совершенно невозможной. Но в настоящее время в век компьютерной глобализации и электричества, человек продолжает попадать в ситуации, когда может остаться без электричества в отдалённой лесной местности от города, или оказаться в тяжёлых военных условиях без еды, средств существованию и электричества.

Этим и обусловлена актуальность данной темы и необходимость её изучения. Исследования связано с разделом физики изучающий электромагнитное поле и электрический ток.

Цель проектной работы: создать экспериментальный макет катушки Тесла для демонстраций.

Гипотеза: Можно ли самостоятельно создать мини-катушку Тесла, которая позволит продемонстрировать возможность генерации высокого напряжения высокой частоты в компактном устройстве, что может быть использовано для изучения электромагнитных явлений и передачи энергии на небольшие расстояния без проводов?

Объектом исследования: является Катушка Тесла

Предметом исследования: система электропитания катушки Тесла электропитания.

Задачи:

1. 1)Изучение теоретического понятия катушки тесла в физике и истории её создания:
2. 2)Рассмотрение описание принципа работы катушки Тесла на искровом Разряднике;
3. 3)Исследование электрической схемы подключения катушки Тесла;
4. 4)Провести сборку схемы Катушки Тесла;
5. 5) Демонстрация работы катушки Тесла перед обучающимися;

В ходе исследования были использованы следующие методы: описательный, аналитический, экспериментальный.





ГЛАВА 1. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ КАТУШКИ ТЕСЛА

Никола Тесла родился 10 июля 1856 года в Смиляне, которое тогда входило в состав Австрийской империи (ныне в Хорватии), и скончался 7 января 1943 года в Нью-Йорке. Он был выдающимся изобретателем в области электро- и радиотехники, инженером и физиком. Тесла вырос в Австро-Венгрии, позже работал во Франции и США, получив гражданство США в 1891 году. По национальности он был сербом.

Тесла внес значительный вклад в создание устройств, работающих на переменном токе, многофазных систем и электродвигателей, что способствовало второму этапу промышленной революции. В его честь названа единица измерения плотности магнитной индукции — тесла.

Никола Тесла был четвертым ребенком в семье священника Милутина Теслы и его жены Георгины. После окончания начальной школы и гимназии в Госпиче, Тесла продолжил образование в высшем техническом училище в Граце. Позже он работал инженером в Будапеште и Париже, где встретился с Томасом Эдисоном. Однако из-за разногласий по поводу переменного тока, Тесла покинул компанию Эдисона и основал свою собственную компанию в Нью-Йорке.

В последующие годы Тесла занимался исследованиями магнитных полей высокой частоты и получил множество патентов на свои изобретения. Его лаборатория в Нью-Йорке стала центром инноваций, где он проводил эксперименты по беспроводной передаче энергии и радиосвязи. В 1899 году Тесла переехал в Колорадо-Спрингс, где продолжил свои исследования.

1.1.Электричество без проводов

В Колорадо-Спрингс по заказу Николы Теслы была построена 60-метровая антенна, предназначенная для экспериментов с беспроводной передачей электричества. Однако на начальном этапе она вызывала подозрение и беспокойство среди местных жителей, поскольку генерировала мощные молнии толщиной с руку и длиной более четырех метров.

В Колорадо-Спрингс Тесла провел первые испытания беспроводной передачи электроэнергии. Он смог запитать 200 лампочек, расположенных на расстоянии 42 километров от своей лаборатории, каждая мощностью 50 ватт, что в сумме составляло 10 кВт. Тесла был убежден, что с помощью более мощного вибратора он смог бы зажечь множество электрических гирлянд по всему миру.

Генератор энергии, который Тесла называл вибратором, представлял собой гигантский трансформатор с первичной обмоткой из толстого провода, намотанного на ограду диаметром 25 метров, и вторичной обмоткой на цилиндре из диэлектрика. Над трансформатором возвышалась деревянная башня с большим медным шаром на вершине. Это устройство питалось от динамо-машины мощностью 300 л.с. и генерировало электромагнитные колебания частотой 150 килогерц, создавая искусственные молнии длиной в десятки метров.

1.2.Электрическая схема подключения катушки Тесла

Материал необходимый для сборки мини-катушки Тесла:

1. Медный обмоточный провод (диаметр 0,2 мм) - 35 метров

2. Медный обмоточный провод (диаметр 1 мм) - 20 см.

3. Транзистор биполярный NPN (подойдет практически любой, например, SS8050, 2N2222. Главное, чтобы допустимый ток был не менее 1 Ампера)

4. Резистор 20-50 кОм

5. Пластиковая трубка 20 мл

Дополнительно:

6. Батарейка "Крона"

7. Колодка для батарейки "Крона"

8. Кусок наждачной бумаги

9. Ножницы/нож

10. Скотч

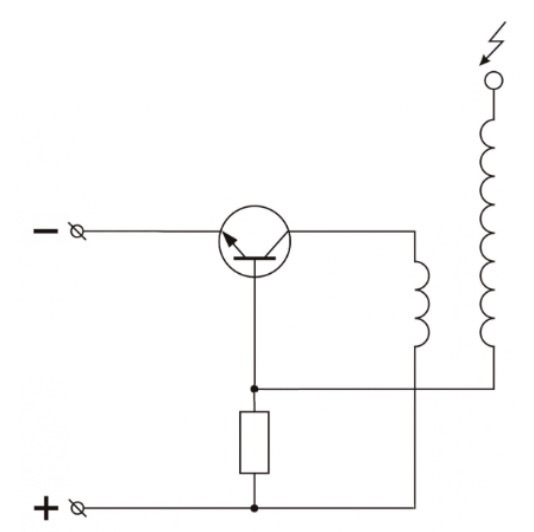

Рис.1. Схема подключения катушки Тесла



ГЛАВА 2. ПРАКТИЧЕСКИЙ АСПЕКТ СОЗДАНИЯ КАТУШКИ ТЕСЛА

Трансформатор Теслы, также известный как катушка Теслы, — это устройство, изобретенное Николой Теслой, которое генерирует высокое напряжение высокой частоты посредством резонанса. Оно было запатентовано 22 сентября 1896 года как «Аппарат для производства электрических токов высокой частоты и потенциала».

Устройство основано на использовании резонансных стоячих электромагнитных волн в катушках. Первичная обмотка содержит небольшое количество витков и является частью искрового колебательного контура, включающего конденсатор и искровой промежуток. Вторичная обмотка представляет собой прямую катушку провода. Когда частота колебаний первичного контура совпадает с одной из собственных частот вторичной обмотки, во вторичной обмотке возникает стоячая электромагнитная волна, что приводит к появлению высокого переменного напряжения между концами катушки.

Работу трансформатора можно сравнить с маятником. Если маятник раскачивается в режиме принудительных колебаний, его амплитуда будет пропорциональна прилагаемому усилию. Однако при свободных колебаниях амплитуда увеличивается многократно, если раскачивать в нужные моменты. Аналогично, вторичный контур катушки Теслы работает как маятник, а первичный контур обеспечивает согласованные толчки, что приводит к резкому увеличению напряжения.

Простейший трансформатор Теслы состоит из входного трансформатора, первичной и вторичной обмоток, разрядника, конденсатора и терминала. Первичная обмотка обычно содержит несколько витков толстого провода, а вторичная — около 1000 витков тонкого провода. Для эффективной работы оба колебательных контура должны быть настроены на одну резонансную частоту. Это достигается путем регулировки емкости конденсатора и количества витков первичной обмотки. Во время работы катушка Теслы производит впечатляющие искровые разряды.

1. 1.Стримеры — это слабо светящиеся, тонкие и разветвленные каналы, содержащие ионизированные атомы газа и свободные электроны, отщепленные от них. Они распространяются от терминала или наиболее острых частей высоковольтного устройства катушки Теслы прямо в воздух, не уходя в землю. Это происходит потому, что заряд равномерно рассеивается с поверхности разряда через воздух в землю. По сути, стримеры представляют собой видимую ионизацию воздуха, проявляющуюся в виде свечения ионов, создаваемую высоковольтным полем трансформатора.
2. 2.Спарк — это искровой разряд, который возникает от терминала или наиболее острых высоковольтных частей устройства и направляется непосредственно в землю или в заземленный предмет. Он проявляется как яркий, быстро исчезающий или сменяющийся пучок нитевидных, часто сильно разветвленных полосок — искровых каналов. Кроме того, существует особый тип искрового разряда — скользящий искровой разряд.
3. 3.Коронный разряд — это свечение ионов воздуха в электрическом поле высокого напряжения, которое создает красивое голубоватое свечение вокруг высоковольтных частей конструкции с сильно искривленной поверхностью.
4. 4.Дуговой разряд возникает в различных ситуациях. Например, если к терминалу мощного трансформатора близко поднести заземленный предмет, между ними может загореться дуга. Иногда для этого необходимо прикоснуться предметом к терминалу и затем растянуть дугу, отводя предмет на большее расстояние. Это особенно характерно для ламповых катушек Теслы. Если катушка недостаточно мощна или надежна, спровоцированный дуговой разряд может повредить ее компоненты.

Неправильно думать, что трансформатор Тесла лишен практического применения. Он используется для зажигания газоразрядных ламп и обнаружения утечек в вакуумных системах. Однако в современное время его основное использование — это познавательное и эстетическое. Это связано с трудностями в управляемом отборе и передаче высоковольтной мощности, поскольку при этом трансформатор выходит из резонанса и снижается добротность вторичного контура.

Выходное напряжение трансформатора Тесла может достигать нескольких миллионов вольт, что позволяет создавать впечатляющие электрические разряды в воздухе, достигающие нескольких метров в длину. Эти зрелищные явления привлекают людей своей красотой и уникальностью, поэтому трансформатор Тесла часто используется как декоративное устройство.

2.1.Сборка схемы Катушки Тесла

1. Вторичная обмотка. Скотчем зафиксировать тонкий медный провод на трубке и произвести намотку, виток к витку, без нахлестов. Высота катушки должна составлять 4-5 см (это 200-250 витков). По завершению намотки зафиксировать скотчем обе стороны намотки. Снизу нужно оставить торчащим провод, длиной около 7 см. С кончика провода (1,5 см) необходимо снять прозрачный изоляционный лак с помощью наждачной бумаги или ножика.

2. Первичная катушка. Обернуть вокруг трубки толстую медную проволоку. Должно получиться 2 витка. С обоих концов провода (1,5 см) счистить изоляционный лак (как в п.1)

3. Транзистор. У него есть три ножки. Коллектор присоединяем к одному из концов провода первичной обмотки. Можно скруткой, можно спайкой.

4. Резистор. Присоединяем одну ножку ко второму концу первичной обмотки, вторую ножку - к центральной ножке транзистора (это база). Резистор полярности не имеет, ножки равнозначны.

5. Подключение вторичной катушки. Вдеваем вторичную катушку в первичную. Торчащий провод вторичной катушки подсоединяем к базе транзистора.

6. Подключение питания. Положительный контакт (красный провод) присоединяем к контакту первичной обмотки, к которой подсоединен резистор. Отрицательный контакт подсоединяем к свободной ножке транзистора (эмиттер).

7. Эксплуатация. Подключаем батарейку. Подносим энергосберегающую лампу (с лампой накаливания не работает). Если все собрано правильно, она должна светиться.

8. Возможная проблема 1. Если лампа не светится, проверьте, все ли контакты надежны, нет ли лишних контактов между деталями.

9. Возможная проблема 2. Если лампа все еще не светится, то необходимо поменять местами контакты первичной обмотки (повернуть ее на 180 градусов), аккуратно отсоединив детали, и собрав все обратно. Можно не менять, но тогда первичную обмотку нужно будет поместить сверху вторичной, что не всегда удобно.

2.2. Демонстрация работы схемы подключения катушки Тесла

перед обучающимися школы

26.02.2025 в нашей школе МКОУ школа-интернат Основного общего образования прошёл школьный этап НПК. Была произведена демонстрация обучающимся нашей школы работа катушки Тесла, в которой мы рассмотрели основные части из чего состоит катушка Тесла. Мною подключался источник питания к колодке для кроны.

При приближении к вторичной намотке катушки люминесцентной ртутной лампы она начинает светиться (явление электролюминесценции). Аналогичный эффект мы будем видеть при поднесении к ней двух ламп. Если же мы преподнесём одну лампу к катушке, а другую в вытянутой руке отведем от неё так, чтобы она лежала на одной линии с первой лампой, то вторая лампа также продолжает светиться.

В ходе данной работы мы изучили и изготовили катушку Тесла, провели с ней ряд увлекательных экспериментов. Данные эксперименты можно использовать в качестве дополнительного материала на уроках физики, а также для привлечения внимания обучающихся к данному предмету.

Мы можем сказать, что цель нашего исследования достигнута, цели и задачи исследования выполнены.

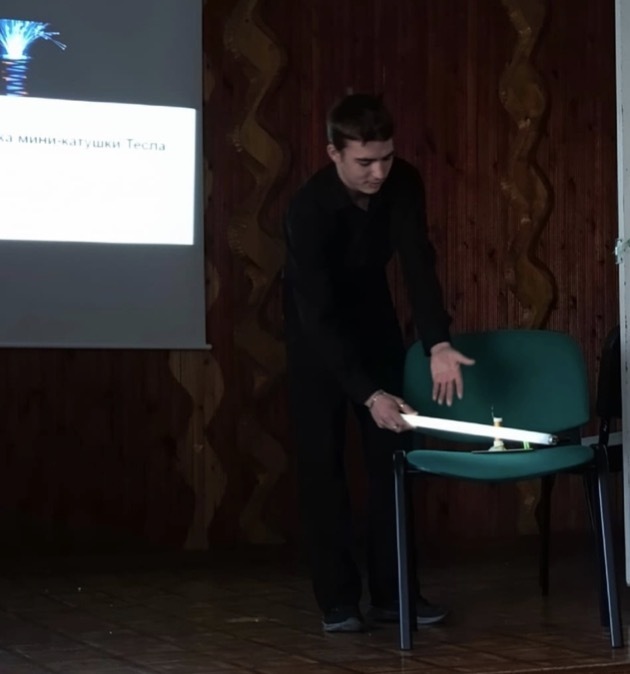

Рис.2 Демонстрация работы катушки Тесла

Применение идей в современном мире:

1. Переменный ток: Никола Тесла впервые применил переменный ток, который стал основным методом передачи электроэнергии на большие расстояния.
2. Электрогенераторы: Изобретения Николы Тесла, такие как электрогенераторы, являются ключевыми компонентами в производстве электроэнергии на гидроэлектростанциях (ГЭС), атомных электростанциях (АЭС), тепловых электростанциях (ТЭС) и других.
3. Электродвигатели: Электродвигатели широко используются в современных электропоездах, электромобилях, трамваях и троллейбусах.
4. Радиоуправляемая робототехника: Технологии радиоуправления получили широкое применение не только в детских игрушках и беспроводных устройствах, таких как пульты дистанционного управления, но также в военной, гражданской и внутренней безопасности.
5. Беспроводные заряжающие устройства: В последнее время набирают популярность беспроводные зарядные устройства для мобильных телефонов и ноутбуков.
6. Противоугонные средства: Современные противоугонные системы для автомобилей работают на принципе катушек, разработанных Теслой.
7. Развлекательные и медицинские применения: Катушки Теслы также используются в развлекательных и медицинских целях.

ЗАКЛЮЧЕНИЕ

Никола Тесла — одна из самых ярких и неоднозначных фигур среди физиков. Несмотря на его значительный вклад в науку, его имя часто упускается из виду в школьных учебниках. Тесла опередил свое время и не получил должного признания при жизни, а его работы до сих пор не оценены по достоинству. Он сумел объединить свойства трансформатора и резонанса, создав знаменитый резонанс-трансформатор, известный как трансформатор Теслы. Это устройство сыграло огромную роль в развитии электро- и радиотехники.

Трансформатор Теслы — это удивительное устройство, позволяющее получать мощный поток электронов экономичным способом. Его уникальные свойства и применения еще не полностью раскрыты. Тесла оставил заметный след в истории науки и техники, его разработки нашли применение в электроэнергетике, электротехнике, кибернетике, биофизике и медицине. Его нетрадиционные идеи продолжают вдохновлять инженеров и студентов, позволяя им шире смотреть на проблемы современной науки и разрабатывать новые технологии.
