Трансформаторы: основы, принципы работы и применение в электротехнике и электронике

Автор: Заборский Вячеслав Павлович

Организация: ГБОУ СПО ЛНР «Луганский колледж автосервиса им. А. А. Гизая»

Населенный пункт: Луганская Народная Республика, г. Луганск

Трансформаторы представляют собой ключевые компоненты в мире электротехники и электроники, обеспечивая эффективное преобразование и передачу электрической энергии. Их роль в современных энергетических системах и различных устройствах невозможно переоценить. В данной статье мы подробно рассмотрим, как работают трансформаторы, их конструктивные особенности и области применения.

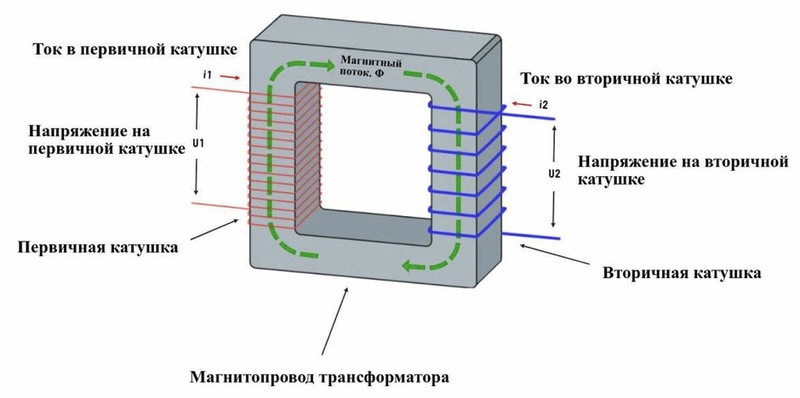

Рисунок 1: Схематическое изображение трансформатора

Принцип работы трансформатора

Трансформатор — это электрическое устройство, которое использует магнитное поле для передачи энергии между двумя или более электрическими цепями. Основной механизм его работы основан на принципе электромагнитной индукции, который был открыт Майклом Фарадеем.

Устройство состоит из двух обмоток проводников, называемых первичной и вторичной, которые намотаны на общий магнитопровод. Когда переменный ток проходит через первичную обмотку, он создает переменное магнитное поле, которое, в свою очередь, индуцирует электрический ток во вторичной обмотке.

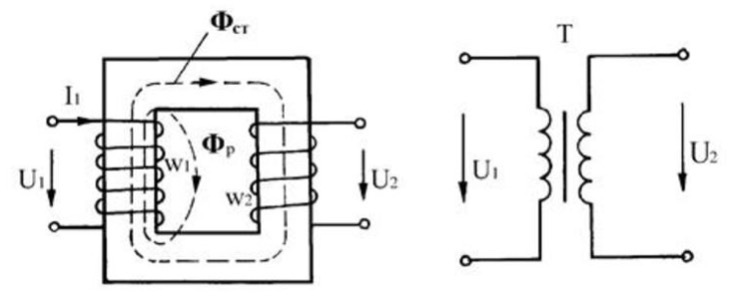

Рисунок 2: Принцип работы трансформатора

Основное соотношение между напряжениями и количеством витков в обмотках описывается формулой:

где U₁ и U₂ — напряжения на первичной и вторичной обмотках, а 𝑁₁ и 𝑁₂ — количество витков в каждой из обмоток.

Конструкция трансформатора

Трансформаторы могут иметь разнообразные конструкции в зависимости от их назначения и сферы применения. К основным типам трансформаторов относятся:

1. Силовые трансформаторы: Эти устройства используются в энергетических системах для передачи и распределения электроэнергии на большие расстояния.
2. Трансформаторы малой мощности: Применяются в бытовой электронике для понижения напряжения в устройствах, таких как зарядные устройства и адаптеры.
3. Высоковольтные трансформаторы: Используются в подстанциях и для передачи электроэнергии на большие расстояния с минимальными потерями.
4. Низковольтные трансформаторы: Находят применение в системах освещения и в низковольтной электронике.

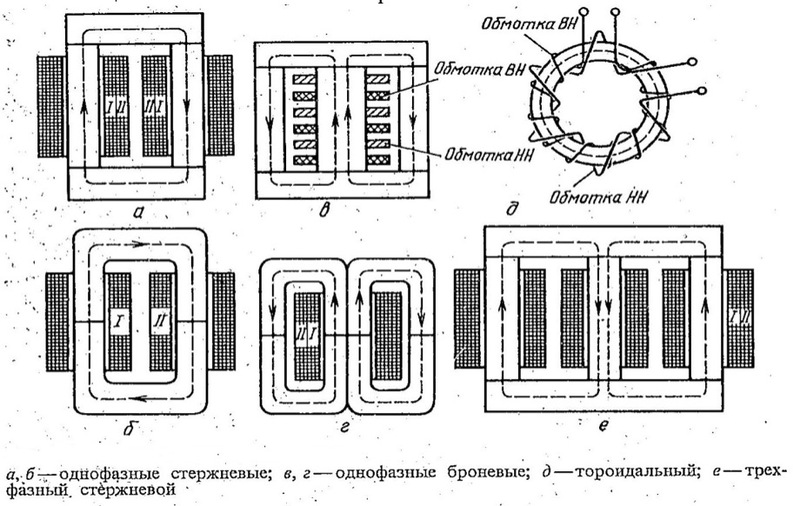

Рисунок 3: Различные типы трансформаторов

Области применения трансформаторов

Трансформаторы находят широкое применение в различных сферах:

• Энергетика: Они играют важную роль в передаче электроэнергии от электростанций к конечным потребителям, обеспечивая стабильное и безопасное энергоснабжение.
• Бытовая электроника: В зарядных устройствах и адаптерах трансформаторы снижают напряжение до безопасного уровня, что позволяет использовать устройства в домашних условиях.
• Автомобильная электроника: Трансформаторы используются в системах зажигания и зарядных устройствах для автомобильных аккумуляторов.
• Медицинские технологии: В медицинских устройствах трансформаторы обеспечивают необходимое напряжение для работы различных приборов, таких как томографы и мониторы.

Трансформаторы остаются незаменимыми элементами в электротехнике и электронике, обеспечивая надежное преобразование и передачу электрической энергии. Понимание их принципов работы и конструктивных особенностей позволяет эффективно использовать эти устройства в различных областях. Учитывая растущие потребности в электроэнергии и развитие новых технологий, трансформаторы, будут продолжать играть важную роль в будущем энергетических систем и электронных устройств.
